Highlights:
- Umrüstung von Mehrfamilienhäusern, Studentenwohnungen, Altersheimen, ... zum Schnäppchenpreis
- Kompletter Empfang von 2 Satelliten, z.B. Astra + Hotbird
- 8 Teilnehmer Unicable (alter Standard) + neuer Standard, somit bis zu 32 Teilnehmer über 1 Kabel
- Kostengünstige Verteilung über 2-, 3-, 4-, ... fach Verteiler
- Programmierung auch als Kopfstationsmodus (über 100 Programme)
- Durch den Einsatz von Wideband LNBs wird nur noch die Hälfte an Kabeln zum Schalter benötigt
Das DUR-line® +Ultra WB2 Wideband LNB gehört zu der neuesten Generation von LNBs.
Statt der bisherigen vier Ausgänge für die einzelnen Ebenen werden hier nur noch zwei Ausgänge benötigt.
Bei diesem neuartigen LNB wird pro Ausgang jeweils das komplette vertikale bzw. horizontale Band (High und Low) übertragen.
Somit werden pro Satellit nur noch zwei Ableitungen von der Antenne bis zum Multischalter benötigt.
Damit diese Technik genutzt werden kann muss der Multischalter mit den entsprechenden Wideband-Eingängen ausgerüstet sein.
ACHTUNG: Kein Twin-LNB (Betrieb nur mit Wideband Multischalter)

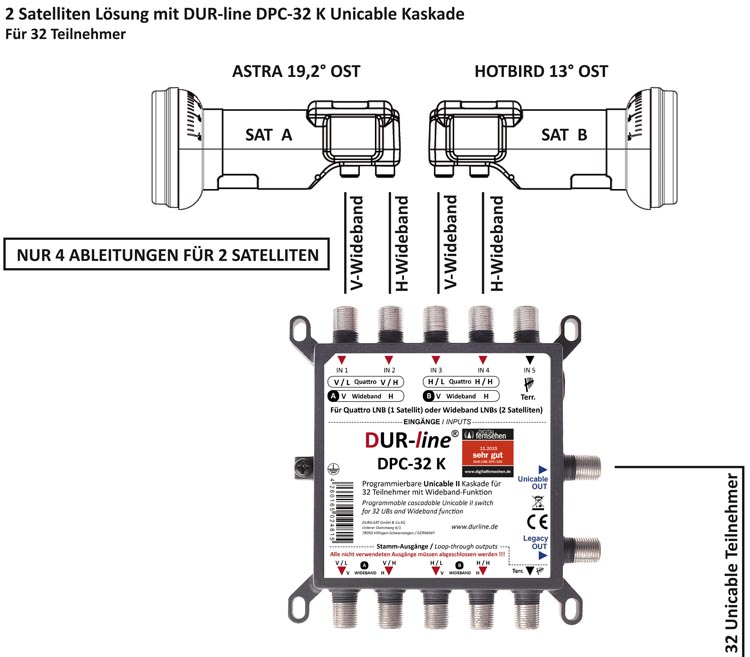

Anschlussbeispiel:
Technische Daten:
Frequenzbereich (Eingang)
Frequency Range (Input) |
10.7 ~ 12.75GHz |
Frequenzbereich (Ausgang)
Frequency Range (Output) |
300 ~ 2350MHz |
Stehwellenverhältnis (Ausgang)
VSWR (Output) |
2.5:1 (Max.) bei Raumtemperatur/
@ Room Temperature |
Oszillator Frequenz
LO. Frequency |
10.4GHz
± 1MHz (Max.) @ Room Temperature
± 3 MHz (Max.) @ -40°C ~ +60°C
-50dBc/Hz@ 1KHz (Max.)
-75dBc/Hz@10KHz (Max.)
-95dBc/Hz@100KHz (Max.) |
Verstärkung / Gain |
Conversion Gain: 55dB (Typ.)
Gain Variation (P-P): 5dB (Typ.)
Gain Flatness (across any 26MHz): ± 0.5dB (Typ.)
Noise Figure: 0.7dB (Typ.)
Image Rejection: 40dB (Min.) |
Betriebstemperaturbereich
Operating Temperature Range |
-40°C ~ +60°C |
Stromaufnahme
Current Consumption |
100mA (Max.) |
Betriebsspannung
Operating Voltage |
10 ~ 14VDC |
